เครื่องผลิตไนโตรเจนแบบดูดซับสลับแรงดันเป็นอุปกรณ์ชนิดหนึ่งที่แยกไนโตรเจนออกจากอากาศโดยใช้หลักการดูดซับ หลักการทำงานของมันขึ้นอยู่กับความแตกต่างของลักษณะการดูดซับของก๊าซต่างๆ ในอากาศบนตัวดูดซับ ซึ่งรวมถึงกระบวนการหลักสองขั้นตอนคือการดูดซับและการคายสาร

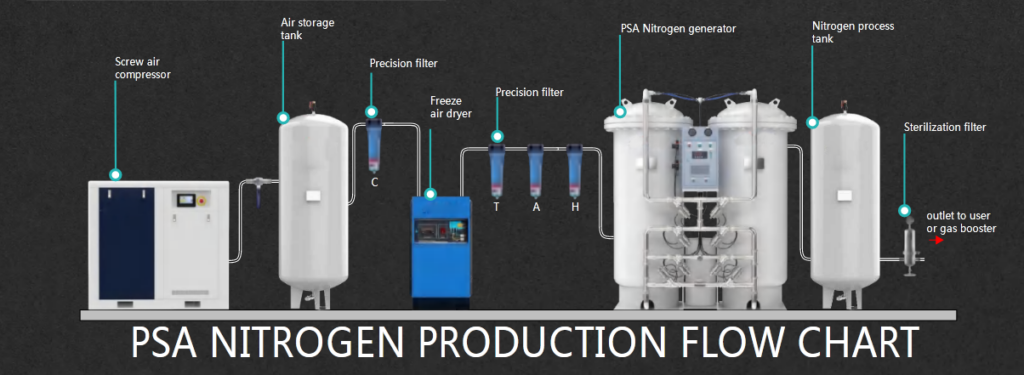

เทคโนโลยีระบบเครื่องผลิตก๊าซไนโตรเจน PAS

คุณสมบัติของเครื่องกำเนิดไนโตรเจนแบบดูดซับด้วยความดันสลับ
● เริ่มทำงานได้เร็ว ให้ก๊าซไนโตรเจนคุณภาพภายใน 15-30 นาที
อุปกรณ์ทำงานอัตโนมัติเต็มรูปแบบ และกระบวนการทั้งหมดสามารถทำงานโดยไม่ต้องมีคนควบคุม
การบรรจุโมเลกุลซี่ฟอร์มีประสิทธิภาพ แน่นขึ้น กระชับขึ้น และมีอายุการใช้งานยาวนานขึ้น
ความดัน ความบริสุทธิ์ และอัตราการไหลมีความเสถียรและปรับได้เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน
โครงสร้างสมเหตุสมผล กระบวนการทันสมัย ปลอดภัยและเสถียร ใช้พลังงานต่ำ

ดัชนีทางเทคนิค
ความดัน ความบริสุทธิ์ และอัตราการไหลมีความเสถียรและปรับได้เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน
● อัตราการไหล: 5~3000 Nm3/ชม.
ความบริสุทธิ์: 95% ถึง 99.999%
ความดัน: ≤ 0.8 Mpa (ปรับได้)
จุดน้ำค้างบรรยากาศ: ≤ -40 ℃ (สามารถปรับให้ต่ำกว่านี้ได้ตามต้องการ)

หลักการทำงาน

1. โรงงานผลิตไนโตรเจนแบบ PSA ใช้หลักการที่ภายใต้ความดันหนึ่ง ความเร็วการแพร่กระจายของออกซิเจนและไนโตรเจนบนตะแกรงโมเลกุลคาร์บอนจะแตกต่างกันอย่างชัดเจน ภายในเวลาสั้น ๆ โมเลกุลของออกซิเจนจะถูกดูดซับโดยตะแกรงโมเลกุลคาร์บอน แต่ไนโตรเจนสามารถผ่านชั้นเตียงตะแกรงโมเลกุลเพื่อแยกออกซิเจนและไนโตรเจน
2. หลังจากกระบวนการดูดซับ ตะแกรงโมเลกุลคาร์บอนจะฟื้นฟูโดยการคลายความดันและปล่อยออกซิเจนออก
3. โรงงานผลิตไนโตรเจนแบบ PSA ของเรามีตัวดูดซับ 2 ตัว หนึ่งตัวอยู่ในขั้นตอนการดูดซับเพื่อผลิตไนโตรเจน อีกตัวอยู่ในขั้นตอนการปล่อยเพื่อฟื้นฟูตะแกรงโมเลกุล ตัวดูดซับทั้งสองทำงานสลับกันเพื่อผลิตไนโตรเจนที่มีคุณภาพอย่างต่อเนื่อง

ข้อมูลทางเทคนิค

Model	Flow rate (Nm³/h)	Purity(%)	Size(cm) L*W*H	Cylinders(6m³)/8h	Cylinders(10m³)/8h
BWO-3	3	93-96	120*120*180	4	2
BWO-5	5	93-96	120*120*200	7	4
BWO-10	10	93-96	160*150*215	13	8
BWO-20	20	93-96	180*170*255	26	16
BWO-30	30	93-96	190*170*260	40	24
BWO-50	50	93-96	210*200*275	67	40
BWO-100	100	93-96	550*155*320	133	80
BWO-150	150	93-96	600*180*350	200	120
BWO-200	200	93-96	660*200*370	267	160

คุณสมบัติตาม

1) ระบบอัตโนมัติเต็มรูปแบบ
ระบบทั้งหมดได้รับการออกแบบมาสําหรับการทํางานแบบไม่ต้องใส่ข้อมูลและการปรับความต้องการไนโตรเจนอัตโนมัติ
2) ความต้องการพื้นที่ที่ต่ํากว่า
การออกแบบและเครื่องมือทําให้ขนาดโรงงานมีขนาดกะทัดรัดมากประกอบบนลื่นไถลสําเร็จรูปจากโรงงาน
3) เริ่มต้นอย่างรวดเร็ว
เวลาเริ่มต้นเพียง 5 นาทีเพื่อให้ได้ความบริสุทธิ์ของไนโตรเจนที่ต้องการ ดังนั้นหน่วยเหล่านี้จึงสามารถเปิดและปิดได้ตามการเปลี่ยนแปลงความต้องการไนโตรเจน
4) ความน่าเชื่อถือสูง
เชื่อถือได้มากสําหรับการทํางานอย่างต่อเนื่องและมั่นคงด้วยความบริสุทธิ์ของไนโตรเจนคงที่ เวลาความพร้อมของโรงงานดีกว่า 99% เสมอ
5) ตะแกรงโมเลกุลชีวิต
อายุการใช้งานของตะแกรงโมเลกุลที่คาดไว้อยู่ที่ประมาณ 10 ปี นั่นคืออายุการใช้งานทั้งหมดของโรงงานไนโตรเจน ดังนั้นจึงไม่มีค่าใช้จ่ายในการเปลี่ยน
6) ปรับได้
คุณสามารถส่งไนโตรเจนด้วยความบริสุทธิ์ที่เหมาะสมได้อย่างแม่นยํา

ข้อมูลเบื้องต้นเกี่ยวกับเครื่องกําเนิดไนโตรเจนเครื่องกําเนิดไนโตรเจนการดูดซับแรงดันสวิง (ย่อมาจาก PSA Nitrogen Generator) เป็นอุปกรณ์ผลิตไนโตรเจนที่ออกแบบและผลิตตามเทคโนโลยีการดูดซับแรงดันสวิง โดยปกติหอดูดซับสองหอจะเชื่อมต่อแบบขนานและระบบควบคุมอัตโนมัติเต็มรูปแบบจะควบคุมเวลาอย่างเคร่งครัดตามโปรแกรมที่ตั้งโปรแกรมได้เฉพาะสลับกันทําการดูดซับแรงดันและการสร้างใหม่เพื่อลดแรงดันเพื่อแยกออกซิเจนไนโตรเจนให้สมบูรณ์และได้ก๊าซไนโตรเจนที่มีความบริสุทธิ์สูงที่ต้องการ

การจัดหมวดหมู่: การแยกอากาศด้วยความเย็นสําหรับการผลิตไนโตรเจน
การแยกอากาศด้วยความเย็นสําหรับการผลิตไนโตรเจนเป็นวิธีการผลิตไนโตรเจนแบบดั้งเดิมที่มีประวัติยาวนานเกือบหลายทศวรรษ ใช้อากาศเป็นวัตถุดิบผ่านการบีบอัดและการทําให้บริสุทธิ์จากนั้นใช้การแลกเปลี่ยนความร้อนเพื่อทําให้อากาศเหลวเป็นอากาศเหลว อากาศเหลวส่วนใหญ่เป็นส่วนผสมของออกซิเจนเหลวและไนโตรเจนเหลว ด้วยการใช้จุดเดือดที่แตกต่างกันของออกซิเจนเหลวและไนโตรเจนเหลว (ที่ 1 บรรยากาศ อดีตมีจุดเดือด -183 °C ในขณะที่ชั้นหลังมีจุดเดือด -196 °C) จะถูกแยกออกจากกันผ่านการกลั่นด้วยอากาศเหลวเพื่อให้ได้ก๊าซไนโตรเจน อุปกรณ์การผลิตไนโตรเจนแยกอากาศด้วยความเย็นมีความซับซ้อน ครอบครองพื้นที่ขนาดใหญ่ มีต้นทุนโครงสร้างพื้นฐานสูง ต้องลงทุนอุปกรณ์เพียงครั้งเดียวจํานวนมาก มีต้นทุนการดําเนินงานสูง ผลิตก๊าซช้า (12-24 ชม.) เมื่อคํานึงถึงปัจจัยต่างๆ เช่น อุปกรณ์ การติดตั้ง และโครงสร้างพื้นฐานที่ครอบคลุม ขนาดการลงทุนของหน่วย PSA ที่มีคุณสมบัติเหมือนกันสําหรับอุปกรณ์ที่ต่ํากว่า 3500Nm3/h นั้นต่ํากว่าหน่วยแยกอากาศด้วยความเย็น 20% ถึง 50% หน่วยการผลิตไนโตรเจนแยกอากาศด้วยความเย็นเหมาะสําหรับการผลิตไนโตรเจนในอุตสาหกรรมขนาดใหญ่ ในขณะที่การผลิตไนโตรเจนขนาดกลางและขนาดเล็กดูเหมือนจะไม่ประหยัด

การแยกอากาศตะแกรงโมเลกุลสําหรับการผลิตไนโตรเจน

วิธีการใช้อากาศเป็นวัตถุดิบตะแกรงโมเลกุลคาร์บอนเป็นตัวดูดซับและหลักการดูดซับแรงดันสวิงเพื่อเลือกดูดซับออกซิเจนและไนโตรเจนโดยตะแกรงโมเลกุลคาร์บอนเพื่อแยกไนโตรเจนและออกซิเจนเป็นที่รู้จักกันทั่วไปว่าการผลิตไนโตรเจน PSA วิธีนี้เป็นเทคโนโลยีการผลิตไนโตรเจนแบบใหม่ที่พัฒนาอย่างรวดเร็วในช่วงทศวรรษที่ 1970 เมื่อเทียบกับวิธีการผลิตไนโตรเจนแบบดั้งเดิมมีข้อดีของการไหลของกระบวนการที่เรียบง่ายระบบอัตโนมัติระดับสูงการผลิตก๊าซที่รวดเร็ว (15-30 นาที) การใช้พลังงานต่ําความบริสุทธิ์ของผลิตภัณฑ์ที่ปรับได้ภายในช่วงขนาดใหญ่ตามความต้องการของผู้ใช้การใช้งานและการบํารุงรักษาที่สะดวกต้นทุนการดําเนินงานต่ําและการปรับตัวของอุปกรณ์ที่แข็งแกร่ง ดังนั้นจึงมีการแข่งขันสูงในอุปกรณ์การผลิตไนโตรเจนที่ต่ํากว่า 1,000Nm3/h และเป็นที่นิยมมากขึ้นในหมู่ผู้ใช้ไนโตรเจนขนาดเล็กและขนาดกลาง การผลิตไนโตรเจน PSA ได้กลายเป็นวิธีที่ต้องการสําหรับผู้ใช้ไนโตรเจนขนาดเล็กและขนาดกลาง

การแยกอากาศแบบเมมเบรนสําหรับการผลิตไนโตรเจน

การใช้อากาศเป็นวัตถุดิบภายใต้สภาวะความดันบางอย่างก๊าซต่างๆที่มีคุณสมบัติต่างกันเช่นออกซิเจนและไนโตรเจนจะถูกนํามาใช้เพื่อแยกออกซิเจนและไนโตรเจนในเมมเบรนที่มีอัตราการซึมผ่านต่างกัน เมื่อเทียบกับอุปกรณ์การผลิตไนโตรเจนอื่น ๆ มีข้อดีของโครงสร้างที่เรียบง่ายปริมาตรที่เล็กกว่าไม่มีวาล์วสลับการบํารุงรักษาน้อยลงการผลิตก๊าซที่เร็วขึ้น (≤ 3 นาที) และการขยายกําลังการผลิตที่สะดวก เหมาะอย่างยิ่งสําหรับผู้ใช้ไนโตรเจนขนาดเล็กและขนาดกลางที่มีความบริสุทธิ์ของไนโตรเจน≤ 98% และมีอัตราส่วนราคาที่ดีที่สุด เมื่อความบริสุทธิ์ของไนโตรเจนสูงกว่า 98% ราคาจะสูงขึ้นมากกว่า 15% เมื่อเทียบกับเครื่องกําเนิดไนโตรเจน PSA ที่มีคุณสมบัติเดียวกัน

การประยุกต์ใช้เครื่องกําเนิดไนโตรเจน:

อุตสาหกรรมอิเล็กทรอนิกส์: ใช้ในการผลิตซิลิกอนโมโนคริสตัลไลน์และกระบวนการแพร่กระจายสําหรับการผลิตวงจรรวม ตลอดจนการผลิตและการผลิตไดโอดเปล่งแสงและจอแสดงผลคริสตัลเหลว LD
อุตสาหกรรมโลหะวิทยา: นําไปใช้กับการหลอมระดับกลางและการหลอมสําเร็จรูปของแถบทองแดงที่มีความแม่นยําและแถบเหล็ก
อุตสาหกรรมเครื่องกล: กระบวนการหลอมที่ใช้กับตลับลูกปืนและชิ้นส่วนเครื่องจักรกลที่มีความแม่นยํา
อุตสาหกรรมโลหะผง: นําไปใช้กับกระบวนการเผาผนึกในโลหะผง
อุตสาหกรรมลดทังสเตนและโมลิบดีนัม: กระบวนการลดไฮโดรเจนลึกสําหรับเตาเผาสี่หลอดเตาหลายหลอดและเตารีดิวซ์
·ใช้สําหรับการหลอมที่สดใสของ แผ่น สเตนเลส งานละเอียด ท่อ สเตนเลส ท่อ เหล็กกล้าคาร์บอน และ แผ่นเหล็กกล้าคาร์บอน
การเผาผนึกโลหะผงสแตนเลสด้วยก๊าซไฮโดรเจนเพื่อป้องกัน
